vasodop 320
Doppler-System für die periphere und transkranielle Gefäßdiagnostik
sehr gute Empfindlichkeit
Untersuchungs-Programme
Datenbank zur Verlaufskontrolle
Netzwerkfähig
WINDOWS-Software mit Datenbank und Anbindung an Praxis-EDV und KIS
Infomaterial anfordern:
- Senden Sie mir bitte weitere Informationen zu.
- Prospekt downloaden
- Doppler-Sonographie downloaden
Oder nehmen Sie direkt Kontakt auf:
- E-Mail an vertrieb@elcat.de
- Telefonisch unter +49 8171 4214-0
Eigenschaften und Vorzüge
- Untersuchungs-Programme (Gefäßliste)
- FFT-Spektrum-Analyse
- Dokumentation
- Drucker
- Untersuchungs-Datenbank
- Untersuchungs-Datenbank
- Speicherung von Untersuchungen
- Import-/Exportfunktion, Archivierung
- Netzwerkfähigkeit
- BDT, GDT, DICOM und HL7
- vasoview (Windows-Software)
- Effizienz durch
- Automatisches Gel- und Noise-Muting
- Auto-Gain
- Leistungsautomatik bei TCD
- Automatische Ermittlung von semiquantitativen Indices
- Ultraschall-Sonden
- 2 MHz PW (TCD)
- 4 MHz CW (Stiftsonde)
- 8 MHz CW (Stiftsonde)
Haben Sie Fragen?
Wenden Sie sich bitte an unseren Vertrieb. Entweder per Telefon unter +49 8171 4214-0 oder senden Sie eine E-Mail an vertrieb@elcat.de. Wir legen Wert darauf, dass Sie gut informiert sind und ein gutes Gefühl haben, wenn Sie sich für ELCAT-Produkte entscheiden.
Dipl.-Hdl. Claudia Müller
Prokuristin
Verwaltungsleiterin
Dipl.-Ing. (FH) Bernd Marquardt
Geschäftsführer
Basisgerät und Zubehör:

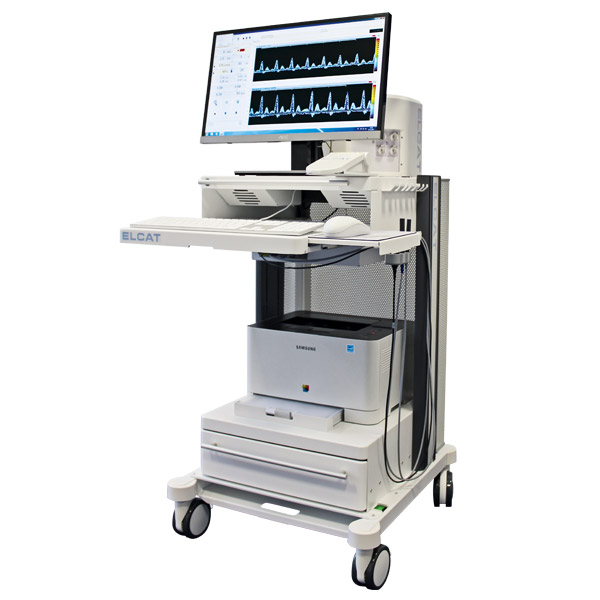

vasodop 320
Doppler-System

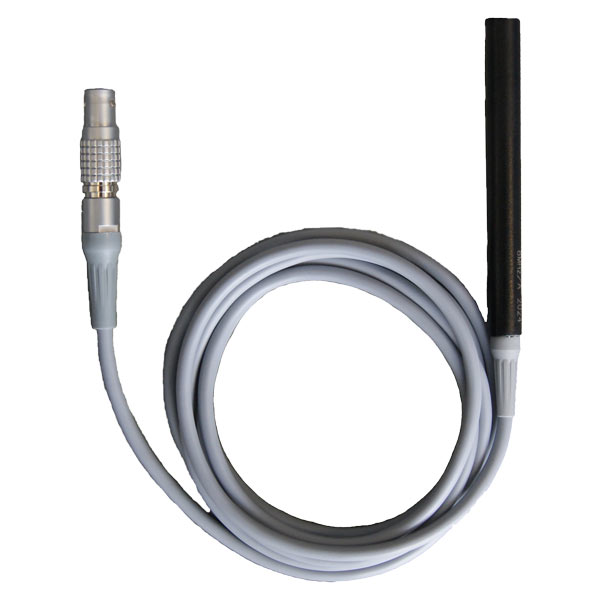

8 MHz-Sonde
für Oberflächen nahe Gefäße bis 25 mm

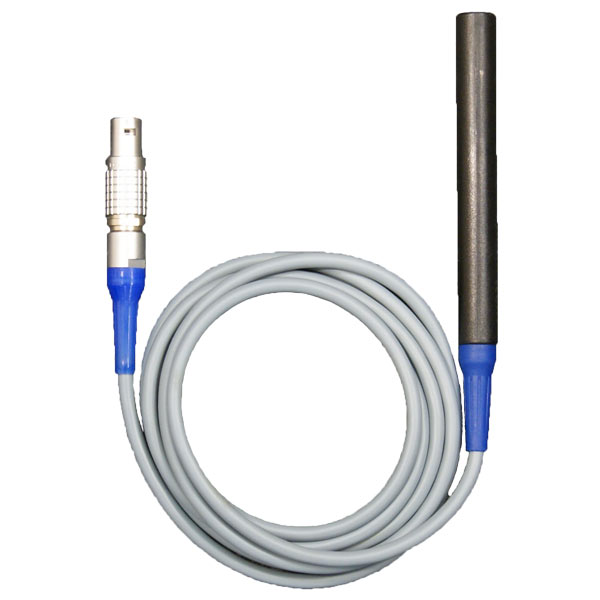

4 MHz-Sonde
für tiefliegende Gefäße von 15 bis 55 mm

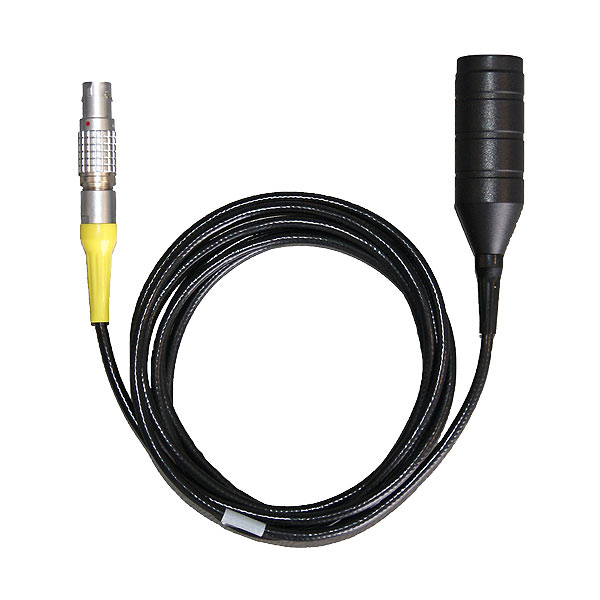

2 MHz-Sonde
für transkranielle Untersuchungen
Windows-Software

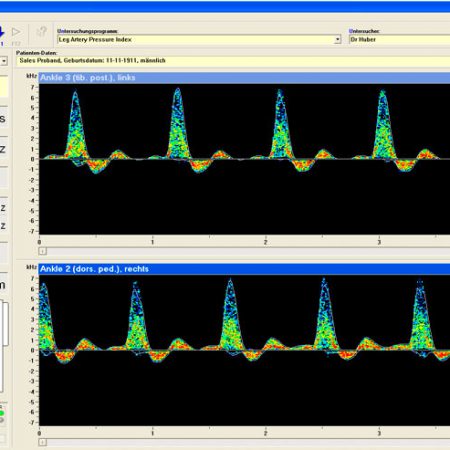

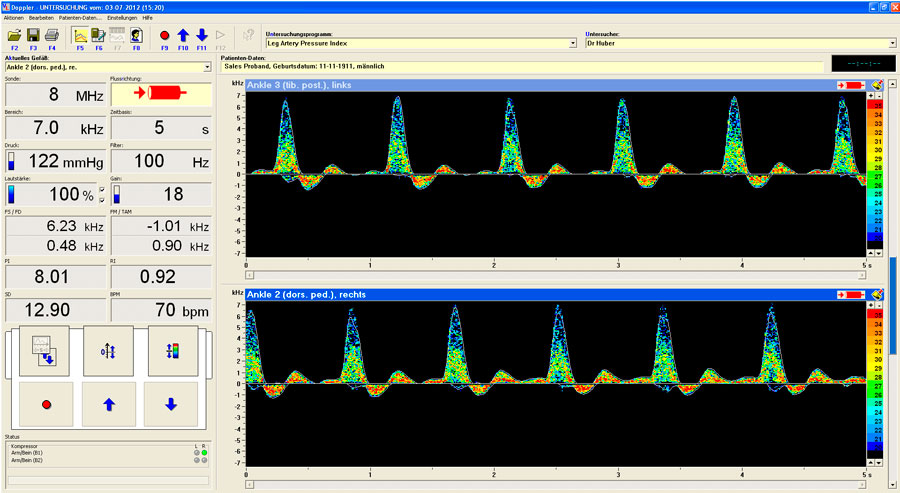

Arbeitsbereich-Untersuchung
Windows-Software

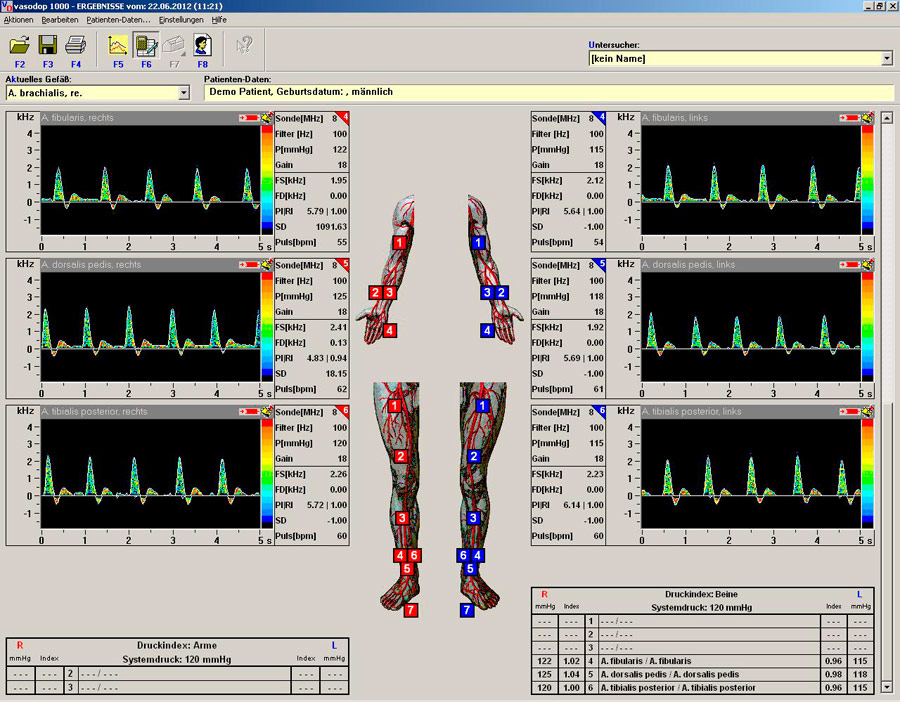

Arbeitsbereich-Ergebnisse

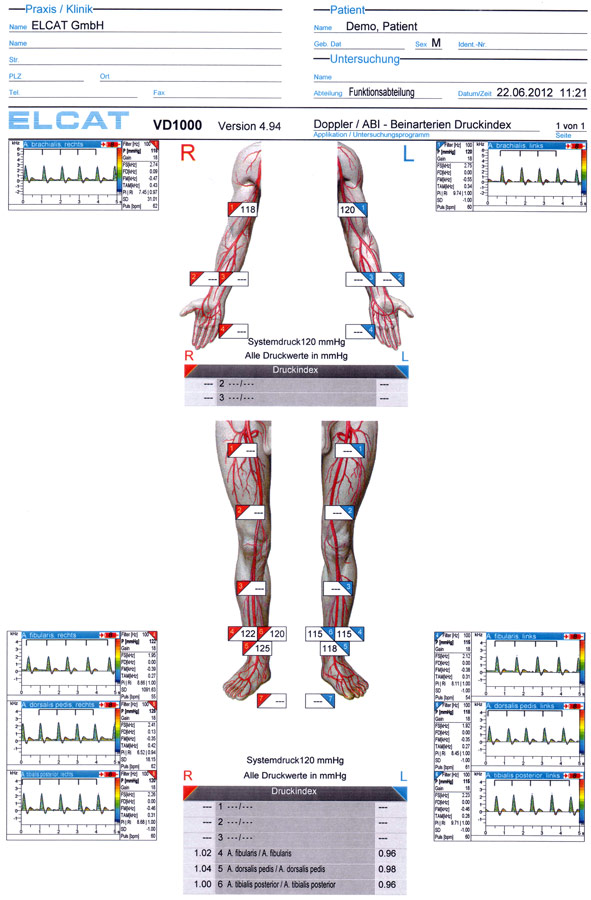

Druckerprotokoll
ABI-Untersuchung

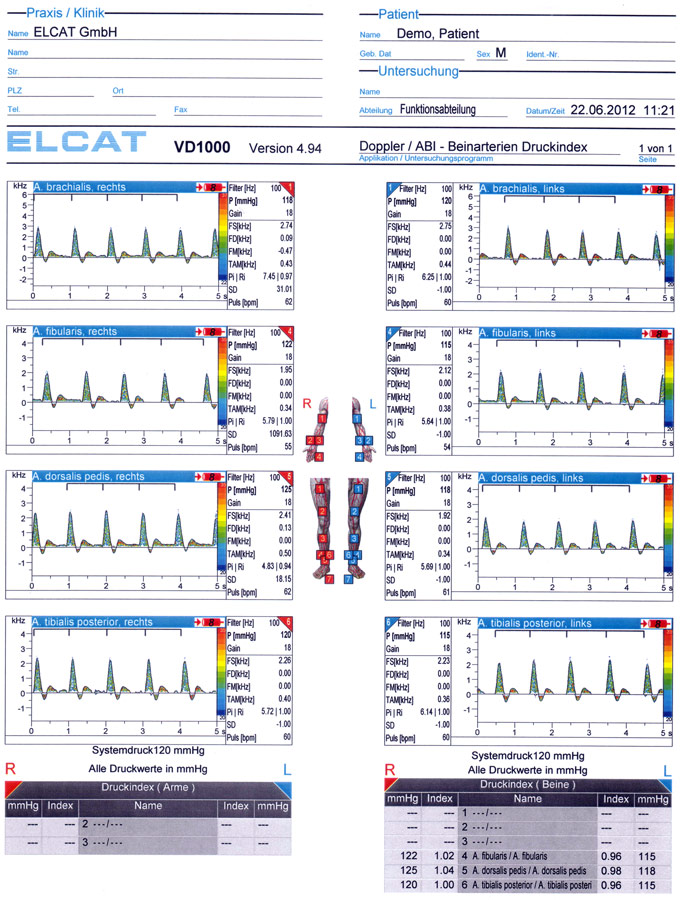

Druckerprotokoll
ABI-Untersuchung

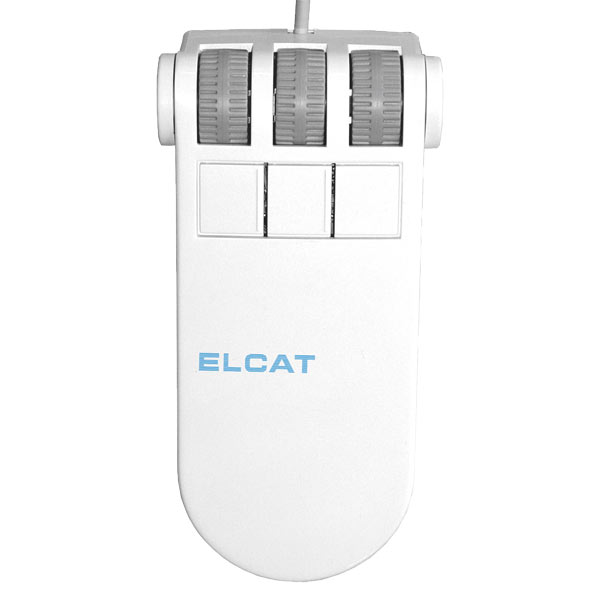

vasocontrol VC10
Fernbedienung

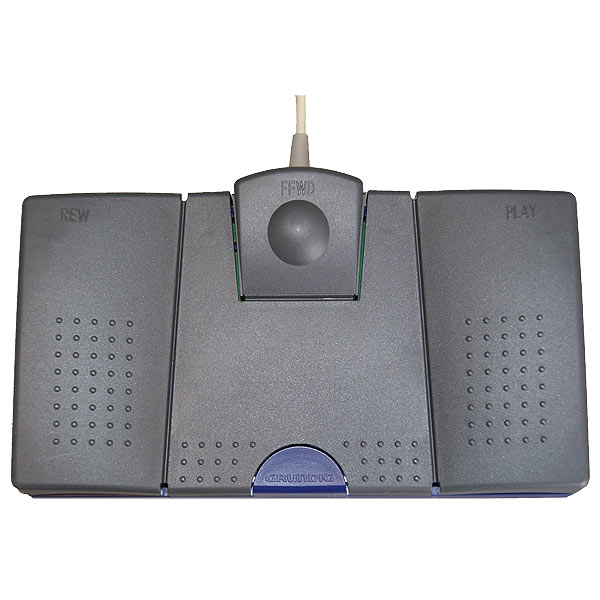

Fußschalter FS10
3-Tasten Fußschalter
Ersatzteile, Verbrauchsmaterial und Manschetten
| Verbrauchsmaterial | Artikel-Beschreibung |
|---|---|
| A1991-1115 | Ultraschall-Gel; Flasche 250ml; Typ ELCAT |
| A2912-7215 | APPG-Sensor_Kleberinge; Arterielle-Funktionsdiagnostik; 500 Stück; Spenderbox |
| akrale Finger/Zehen-Klammer | Artikel-Beschreibung |
|---|---|
| A2915-7311 | APPG-Sensor[435]_Klammer (weiß); mit blauem/rotem Aufkleber |
| Manschetten | Artikel-Beschreibung |
|---|---|
| A2921-2121 | Manschette_Finger-Zehen/19*90mm (B*L); Set mit 2 Manschetten; mit Stecker; Duo |
| A2921-2141 | Manschette_Finger-Zehen/25*120mm (B*L); Set mit 2 Manschetten; mit Stecker; Duo |
| A2921-2225 | Manschette Einschlauch/klein; Umfang 21 bis 27cm (11cm B); mit Stecker |
| A2921-2245 | Manschette Einschlauch/normal; Umfang 27 bis 35cm (14cm B); mit Stecker |
| A2921-2265 | Manschette Einschlauch/lang; Umfang 35 bis 53cm (15cm B); mit Stecker |
| A2921-2817 | Doppelschlauch-Verlängerung; grau; 4*7mm (ID*AD); 2m; Duo |
| A2921-3123 | Manschette_Zehen/19*100mm (B*L); Einmalmanschette mit Stecker (VPE 10 Stück) |
| A2921-3143 | Manschette_Finger/25*120mm (B*L); Einmalmanschette mit Stecker (VPE 10 Stück) |
| A2921-3223 | Manschette_Einschlauch/klein; Einmalmanschette; Umfang 19 bis 27cm; mit Stecker (VPE 10 Stück) |
| A2921-3243 | Manschette_Einschlauch/normal; Einmalmanschette; Umfang 25 bis 35cm; mit Stecker (VPE 10 Stück) |
| A2921-3815 | Doppelschlauch-Verlängerung; für Einmalmanschetten Finger/Zehen 1,9m; Duo |
| A2921-3817 | Doppelschlauch-Verlängerung; für Einmalmanschetten Einschlauch; 1,9m; Duo |
| Doppler-Zubehör | Artikel-Beschreibung |
|---|---|
| A1912-1211 | Ultraschall-Sonde (CW-4)_4MHz; aktiv; LEMO-Stecker 1B; 5 polig; blaue Knickschutztülle |
| A1913-2111 | Ultraschall-Sonde (CW-8)_8MHz; aktiv; LEMO-Stecker 1B; 6 polig; graue Knickschutztülle |
| A1922-1111 | Ultraschall-Sonde (PW-2)_2MHz; aktiv; LEMO-Stecker 1B; 4 polig; gelbe Knickschutztülle |
| H0416-1105 | vasocontrol VC10_Fernbedienung; komplett; USB |
| H0417-1115 | Fußschalter FS10_USB |
| Sensoren | Artikel-Beschreibung |
|---|---|
| A2915-1215 | APPG-Sensor[435]_Transmissions-Sensor (arterielle Funktionsdiagnostik); 2 Sensoren; Kabel HDMI |
| A2915-1315 | APPG-Sensor[435]_Reflexions-Sensor (arterielle Funktionsdiagnostik); 2 Sensoren; Kabel HDMI |
| A2915-1415 | APPG-Sensor[435]_Mikrozirkulations-Sensor (arterielle Funktionsdiagnostik); 2 Sensoren; Kabel HDMI |
| PC-Zubehör | Artikel-Beschreibung |
|---|---|
| V3111-1165 | PC-Tastatur_Hygiene; groß; DE |
| V3112-1117 | PC-Maus_Hygiene; Medical Mouse; Wasserdicht |
| V3113-1115 | PC-Chipkartenleser; USB |
| V3311-1111 | Drucker_Canon; für vl320 |
Medizinische Indikation
- Bestimmung kardiovaskulärer Risiken
- Verdacht auf periphere arterielle Verschlusskrankheit (pAVK)
Anwendungsteile dürfen nicht mit verletztem Gewebe, Zellen oder Schleimhaut in Berührung kommen.
Für Patienten mit Stents oder anderen Implantaten (Venenklappen, Bypass etc.) besteht bei der Okklusion die Gefahr diese zu beschädigen. Der Arzt oder Untersucher muss hier über die Anwendung entscheiden.
Haben Sie Fragen?
Wenden Sie sich bitte an unseren Vertrieb. Entweder per Telefon unter +49 8171 4214-0 oder senden Sie eine E-Mail an vertrieb@elcat.de. Wir legen Wert darauf, dass Sie gut informiert sind und ein gutes Gefühl haben, wenn Sie sich für ELCAT-Produkte entscheiden.
Dipl.-Hdl. Claudia Müller
Prokuristin
Verwaltungsleiterin
Dipl.-Ing. (FH) Bernd Marquardt
Geschäftsführer
Technische-Informationen
Technische Daten
PC-Hardware
- CPU Pentium® 4
- Arbeitsspeicher 512 MB
- Festplatte > 160 GB
- DVD-Brenner 24-fach
PC-System
- Bildschirm 19 Zoll TFT; 1280 x 1024 Pixel
- Tastatur
- Chipkartenleser
- Maus 3-Tasten-Wheel
- Soundsystem 128 Bit
- Netzwerkanschluss (Option)
VD320 System
Technische Daten
- Leistungsaufnahme ca. 320 VA
- Gewicht ca. 50 kg
- FFT-Spektrum-Analyse; 256 Punkte; 16 Farben
- Kompressor max. 250 mmHg
VC1200 (Laborwagen)
- Abmessungen 51 x 90 x 50 cm (B x H x T)
2 MHz-PW Ultraschall-Sonde
- Sendeleistung:
440 mW variabel (max. Schallleistung)
173 mW / cm² (IOB)
5560 mW / cm² (ISPTA)
< 0,75 MPa (p-) - Abmessungen 21 x 60 mm (Ø x L)
- Mess-Tiefe 35 mm bis 150 mm
4 MHz-CW Ultraschall-Sonde
- Aktive Ultraschallsonde
- Sendungsleistung:
21,5 mW fix (max. Schallleistung)
85,5 mW / cm² (IOB)
288 mW / cm² (ISPTA)
< 0,1 MPa (p-) - Abmessungen 11 x 95 mm (Ø x L)
- Empfindlichkeitsbereich 15 bis 50 mm
8 MHz-CW Ultraschall-Sonde
- Aktive Ultraschallsonde
- Sendeleistung:
22,2 mW fix (max. Schallleistung)
157 mW / cm² (IOB)
438 mW / cm² (ISPTA)
< 0,12 MPa (p-) - Abmessungen 10 x 95 mm (Ø x L)
- Empfindlichkeitsbereich 8 bis 25 mm
Software
- Schnittstelle zu Praxis-Software,
KIS (Option): BDT, GDT 2.10, DICOM, HL7 - WINDOWS 10
Unser neuer Plethysmograph:
vasoport®
All-in-one-System zur quantitativen Beurteilung des arteriellen und venösen Gefäßstatus, einschließlich pAVK-Diagnostik.
Produkt-Service und Support
Reparatur
- Für alle technischen Fragen wenden sie sich bitte direkt an unseren Produkt-Service und Support.
Zulassungsinformationen
- CE-Zeichen
- Betriebserlaubnis ohne Einschränkung
- Sicherheitstechnische Kontrolle (STK) alle 24 Monate
- Messtechnische Kontrolle (falls Manschette vorhanden) alle 24 Monate
Produkt-Informationen
- siehe Download
Software-Informationen
- Windows XP
- Windows 7
- Windows 8.1
- Windows 10
- Für Update-Anfragen wenden Sie sich bitte direkt an unseren Produkt-Service und Support.
Häufig gestellte Fragen zum vasodop 320
Was sind die Einsatzgebiete des vasodop 320?
Der vasodop 320 ist ein Gefäßdoppler zur Messung der Blutflussgeschwindigkeit und dient auch zur Bestimmung des Druckindex (ABI).
Bei Fragen zum vasodop 320 Gefäßdoppler oder unseren anderen Produkten nehmen Sie bitte mit unserem Vertrieb Kontakt auf. Wir beraten Sie gerne.
Können mit dem vasodop 320 auch transkranielle Gefäße gedopplert werden?
Mit dem vasodop 320 können bei Verwendung einer gepulsten Sonde (PW) die Kopfarterien gedopplert werden.
Wo wird der vasodop 320 eingesetzt?
Der vasodop 320 kann im CW-Mode mit der 4 MHz-Sonde die tief liegenden Gefäße erfassen und mit der 8 MHz-Sonde die oberflächlichen Gefäße. Mit dem PW-Mode können die Gefäße im Kopf erfasst werden.
Kann der vasodop 320 an eine Praxis-EDV oder an ein KIS-System angebunden werden?
Ja, der vasodop 320 verfügt über alle gängigen EDV-Schnittstellen
- GDT 2.0
- GDT 2.1
- DICOM (Worklist und Archiv)
Welche Prüfungen sind für den vasodop 320 vorgeschrieben?
Der vasodop 320 muss alle 24 Monate einer sicherheitstechnischen Prüfung (STK) sowie einer messtechnischen Prüfung (MTK) unterzogen werden. ELCAT bietet diese Prüfungen vor Ort an.
Für ein Angebot wenden sie sich bitte direkt an unseren Produkt-Service.
Abrechnungsziffern
Setzen Sie sich bitte mit Ihrer Krankenversicherung in Verbindung.
Wann werden Taschendoppler bzw. stationäre Doppler eingesetzt?
Abhängig von den Produktanforderungen werden in Praxen und Kliniken Dopplergeräte im Taschenformat "Taschendoppler" oder stationäre Doppler eingesetzt.
